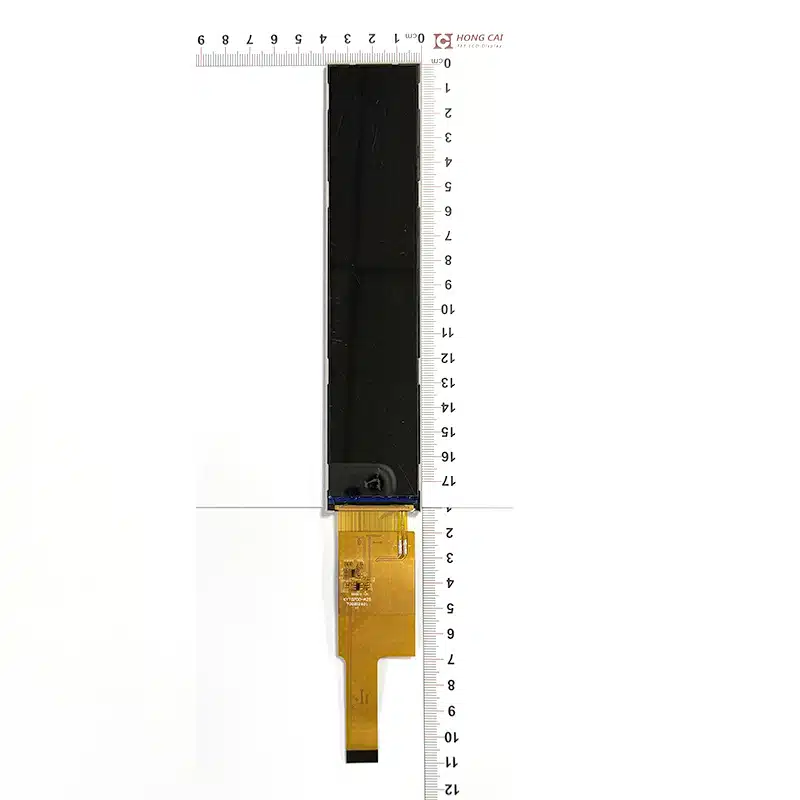

Stretched Bar LCD Screen TFT IPS Display MIPI 7 inch

Stretched Bar LCD Screen TFT IPS Display MIPI 7 inch

  • Size 7.0 inch
  • Resolution:280(RGB)* 1424
  • View Direction:IPS
  • Interface:MIPI 2LINE
  • Driver IC:ST7703I
  • Touch Panel:CTP
  • Brightness(cd/m²): 700
  • Outline Dimension: 38.20 (H) * 181.47 (V) * 3.45(T)
Şimdi Sorgula

Arayüz Kategorileri

Ana Menü

Açıklama

7 inch tft lcd display horizontal bar screen 280(RGB)* 1424 TFT LCD display is very stable. The resolution is 280(RGB)* 1424 pixels，This TFT display uses an ST7703I driver IC supporting MIPI 2line interfaces. This 7 inch screen is IPS/Free/ Full viewing angle type,With the IPS technique, the display allows viewers to view the screen from wider viewing angles (85/85/85/85 degrees). This 7 inch screen is IPS/Free/ Full viewing angle type.It also features a high brightness of 900 cd/m2.

İsim Content Birim
Outline Size 38.20 (H) * 181.47 (V) * 3.45(T) mm
Module size 7.0 inç
Çözünürlük 280(RGB)* 1424 Pixels
Viewing size 33.60(H) * 170.88(V) mm
Pixel size 0.12 * 0.12 mm
LCD Tipi TFT (16.7M colors) –
Viewing Angle ALL –
Sürücü IC ST7703 –
Arka Işık Tipi 1 Serial 8 Parallel LEDs –
Arayüz Tipi MIPI 2 LANE –

Hongcai lcd ekran fabri̇kasi endüstri standartlarını aşan üstün kalite sunar. Ürünlerimizde sürekli olarak renk bozulması yaşanmaz ve tüm partilerde aynı renk ve parlaklık elde edilir. Hem endüstriyel hem de tüketici sınıfı üretim gereksinimlerini karşılamak üzere tasarlanan ekranlarımız istikrarlı kalite, güvenilir performans ve sürekli tedarik sağlar.

Çizim

PIN

PIN NO. PIN Name Function Description
1 VLEDA Power for LED backlight (Anode)
2 VLEDA Power for LED backlight (Anode)
3 VLEDK Power for LED backlight (Cathode)
4 VLEDK Power for LED backlight (Cathode)
5 NC No connection
6 VCI Power for Digital Circuit
7 VCI Power for Digital Circuit
8 GND Zemin
9 SIFIRLA Global reset pin.
10 TE No connection
11 GND Power Ground
12 MIPI_D0P Positive MIPI differential data input
13 MIPI_D0N Negative MIPI differential data input
14-15 GND Power Ground
16 MIPI_D1P Positive MIPI differential data input
17 MIPI_D1N Negative MIPI differential data input
18-19 GND Zemin
20 MIPI_CLKP Positive MIPI differential clock input
21 MIPI_CLKN Negative MIPI differential clock input
22-23 GND Zemin
24 NC No connection
25 NC No connection
26 NC No connection
27 NC No connection
28 NC No connection
29 NC No connection
30 GND Power Ground

Örnek

Sıkı kalite kontrol kontrolleri yapıyoruz ve her ürünün 100%'si teslimattan önce en az 5 muayene istasyonundan geçiyor.

Sıkı MOQ sınırı yok. Küçük miktarlı siparişler de kabul edilir!

Evet. Biz 12 yıllık bir üretim üreticisiyiz. 600K-700K / PCS'yi bir ay boyunca sağlayabiliriz.

12 ay garanti sunuyoruz. Bir sorun varsa, numuneleri analiz edip kısa ve uzun vadeli bir çözüm içeren bir rapor sunacağız. Ürünümüzle ilgili bir sorun varsa, değiştireceğiz.

Halihazırda bazı bölgelerde acentelerimiz var ve bazı bölgelerde daha fazla acente arıyoruz.

SSS

Ücretsiz olarak 5 adet tft lcd ekran sağlayabiliriz.



Gerekli TFT Lcd ekran boyutu, çözünürlük, anakart ve TFT ekran arasındaki iletişim arayüz tipi, ekran görüş açısı, dokunmatik tip seçimi, dış boyutlar, yapısal tasarım, voltaj, FPC kablosunun bağlantı yöntemi veya belirtilen Hongcai modeli.

İletişim ve doğrulama ihtiyaçlarının yanı sıra dirençli dokunmatik veya kapasitif dokunmatik, kablolama FPC veya arka ışık gibi standart veya özelleştirilmiş malzemelere göre, TFT Lcd ekranların yapısal çizimlerini 2-3 gün içinde onay için müşterilere düzenleyin.

Standartlaştırılmış tft ekran için numune teslim süresi 2-3 gündür. Özelleştirilmiş lcd ekran için numuneler onaylanmış çizimlere göre yapılır. Numune üretimi zaman alır. Lcd ekranların numune teslim döngüsü genellikle 7-12 gündür. Döngü süresi 18-21 gündür.

Numune üretimi tamamlandıktan sonra numune teslim sürecine göre incelenecek ve bir dizi yapısal ve elektriksel performans testi, yüksek ve düşük sıcaklık ve termal şok yaşlandırma testleri, titreşim testleri, tuz püskürtme testleri vb. kalite kontrol prosedürlerine göre düzenlenecek ve farklı müşterilerin gereksinimlerine göre testler yapılacaktır, Tft ekranın güvenilir performansını sağlamak için tft ekranın gerçek test raporunu sağlayın.

Müşterinin örneğini aldıktan sonra, IC sürücüsünü, LCD ekranın başlatma kodunu sağlayacağız ve teknik destek, aydınlatmak için ayarlama programı ile işbirliği yapacaktır.

Özel LCD

LCD List Download
