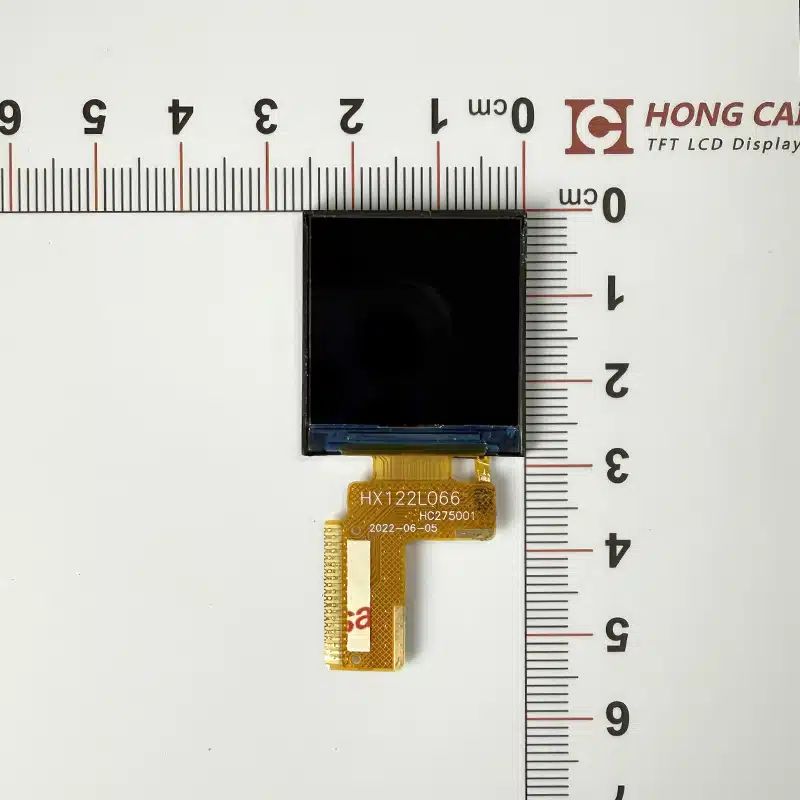

Square,Small,Mini,Micro IPS LCD Screen Display 1.22 inch 240x240

Kare, Küçük, Mini, Mikro IPS LCD Ekran 1,22 inç 240×240

  • Size: 1.22 inch
  • Resolution : 240×240
  • Görünüm Yönü: IPS
  • Arayüz: MCU
  • Denetleyici IC: ST7789V
  • Touch panel: Without
  • Brightness: 263 cd/m²
  • Outline Size (mm):25.76（W）* 28.16（H） * 1.3+-0.1(T)
Şimdi Sorgula

Arayüz Kategorileri

Ana Menü

Açıklama

Square,Small,Mini,Micro IPS LCD Screen Display 1.22 inch 240×240,1.22 inch TFT LCD IPS display,Micro LCD Screen,This 1.22″ TFT display has a resolution of 240×240 pixels, Driver IC ST7789,SanDisk Clip Sport Plus MP3 Player lcd display screen.

Öğe İçindekiler Birim
Boyut 1.22 inç
LCM Boyut 25.76（W）* 28.16（H） * 1.3+-0.1(T) mm
LCD Active Area 21.96* 21.96 mm
Nokta Sayısı 240 * RGB * 240 piksel
LCD Tipi IPS
Görüntüleme Yönü ALL
Sürücü IC ST7789V
Arayüz Tipi MCU 8BIT
Çalışma Sıcaklığı -10℃~ 60℃
Depolama Sıcaklığı -20℃~ 70℃
Arka Işık Tipi 2 LED
Weight TBD g

Hongcai lcd ekran fabri̇kasi endüstri standartlarını aşan üstün kalite sunar. Ürünlerimizde sürekli olarak renk bozulması yaşanmaz ve tüm partilerde aynı renk ve parlaklık elde edilir. Hem endüstriyel hem de tüketici sınıfı üretim gereksinimlerini karşılamak üzere tasarlanan ekranlarımız istikrarlı kalite, güvenilir performans ve sürekli tedarik sağlar.

Çizim

PIN

HAYIR. Sembol Açıklama
1 LEDK BL negative pin
2 LEDA BL positive pin
3 GND Power Ground
4 IOVCC Power supply,1.8V/2.8V type.
5 VDD Power supply,2.8V type.
6 SIFIRLA Sıfırlama pimi
7 WR Write Enable in MCU Parallel interface
8 RD Read Enable in 8080 MCU Parallel interface
9 CS chip selection pin
10 A0(RS) a sigal pin in 8080 MCU interface
11-18 DB7-DB0 DATA BUS
19 GND(ID) Power Ground
20 GND Power Ground

Örnek

Sıkı kalite kontrol kontrolleri yapıyoruz ve her ürünün 100%'si teslimattan önce en az 5 muayene istasyonundan geçiyor.

Sıkı MOQ sınırı yok. Küçük miktarlı siparişler de kabul edilir!

Evet. Biz 12 yıllık bir üretim üreticisiyiz. 600K-700K / PCS'yi bir ay boyunca sağlayabiliriz.

12 ay garanti sunuyoruz. Bir sorun varsa, numuneleri analiz edip kısa ve uzun vadeli bir çözüm içeren bir rapor sunacağız. Ürünümüzle ilgili bir sorun varsa, değiştireceğiz.

Halihazırda bazı bölgelerde acentelerimiz var ve bazı bölgelerde daha fazla acente arıyoruz.

SSS

Ücretsiz olarak 5 adet tft lcd ekran sağlayabiliriz.



Gerekli TFT Lcd ekran boyutu, çözünürlük, anakart ve TFT ekran arasındaki iletişim arayüz tipi, ekran görüş açısı, dokunmatik tip seçimi, dış boyutlar, yapısal tasarım, voltaj, FPC kablosunun bağlantı yöntemi veya belirtilen Hongcai modeli.

İletişim ve doğrulama ihtiyaçlarının yanı sıra dirençli dokunmatik veya kapasitif dokunmatik, kablolama FPC veya arka ışık gibi standart veya özelleştirilmiş malzemelere göre, TFT Lcd ekranların yapısal çizimlerini 2-3 gün içinde onay için müşterilere düzenleyin.

Standartlaştırılmış tft ekran için numune teslim süresi 2-3 gündür. Özelleştirilmiş lcd ekran için numuneler onaylanmış çizimlere göre yapılır. Numune üretimi zaman alır. Lcd ekranların numune teslim döngüsü genellikle 7-12 gündür. Döngü süresi 18-21 gündür.

Numune üretimi tamamlandıktan sonra numune teslim sürecine göre incelenecek ve bir dizi yapısal ve elektriksel performans testi, yüksek ve düşük sıcaklık ve termal şok yaşlandırma testleri, titreşim testleri, tuz püskürtme testleri vb. kalite kontrol prosedürlerine göre düzenlenecek ve farklı müşterilerin gereksinimlerine göre testler yapılacaktır, Tft ekranın güvenilir performansını sağlamak için tft ekranın gerçek test raporunu sağlayın.

Müşterinin örneğini aldıktan sonra, IC sürücüsünü, LCD ekranın başlatma kodunu sağlayacağız ve teknik destek, aydınlatmak için ayarlama programı ile işbirliği yapacaktır.

Özel LCD

LCD List Download

Shenzhen Hongcai Technology Co, Ltd.
HAYIR.BoyutPart NO.Kararlar Yönü GörüntüleAnahat Boyutları
(mm)		Sürücü ICPINArayüzBacklight
(LED)		Brightness (Cd/m2)
11.22 inch lcd displayHC-122BD1001240*240　IPS25.76*28.16*1.8ST7789T3103SPI2350
21.3 inch lcd displayHC-130HI1202A240*240　IPS26.20*29.22*2.0ST7789V12SPI2350
3HC-130BC2401240*240　IPS26.20*29.22*1.52ST7789V324SPI/MCU2300
41.4 inch lcd displayHC-140HA2001320*320　IPS27.4*30.3*1.70ST7365P20MCU3350
51.44 inch lcd displayHC-144HB1204128*12812 O’clock　29.50*36.50*2.5ST7735S12SPI2300
61.54 inch lcd displayHC-154HX2501240*240　IPS31.52*33.72*1.90ST7789V25MIPI3350
7HC-154HI2402240*240　IPS31.52*33.72*1.90ST7789V24SPI3350
81.69 inch lcd displayHC-154BD1601240*240　IPS30.52*33.72*1.70ST7789P316SPI3300
91.77 inch lcd displayHC-177CB1001128*16012 O’clock　34.00*45.83*2.35ST7735S10SPI2350
10K177B201412 O’clock　34.70*46.70*2.30ST7735S20MCU2300
112.0 inch lcd displayK200B2008176*22012 O’clock　37.68*51.30*2.20ST7775R20MCU3300
12K200A2030012 O’clock　37.68*51.30*2.20ILI9225G20MCU/SPI3350
13H20U1302240*320　IPS34.7*47.95*2.20ILI9340X13SPI4350
14H20I2201　IPS34.7*47.95*2.20ST7789V22MCU4350
152.01 inch lcd displayHC-201ISW001N0240*296　IPS34.04*43.42*1.46ST7789W315SPI4350
162.2 inch lcd displayK220A24101176*22012 O’clock　40.20*55.60*2.35ILI9225G24MCU4350
17HC-220BI4501240*32012 O’clock　38.68*55.14*2.35ST7789V2-G445MCU4350
18HC-220BI4002240*32012 O’clock　38.68*55.14*2.35ST7789V2-G440MCU/SPI/RGB4350
192.31 inch lcd displayK230J3607240*32012 O’clock　50.80*45.80*2.35ILI9342C36MCU4350
20HC-230HJ40016 O’clock　55.00*47.55*2.75ILI9342C40RGB2350
212.4 inch lcd displayH24I2005240*32012 O’clock　42.72*60.26*2.30ST7789V20MCU4350
22H24I100212 O’clock　42.72*60.26*2.30ST7789V10SPI4350
23K240B402012 O’clock　42.72*59.46*2.50ILI9341V40RGB4350
24H24I3601　IPS42.72*59.46*2.30ST7789V36MCU4350
25K240B45100A　IPS42.72*59.46*2.30ILI9341V45MCU/SPI/RGB4300
26HC-240BI2012　IPS42.72*60.26*2.15ST7789V20SPI4400
27HC-240HI2201A　IPS42.72*60.26*2.30ST7789V22MCU4350
28H24I4001　IPS42.72*60.26*2.35ST7789V40RGB4300
292.6 inch lcd displayHC-260LI4001320*2406 O’clock　57.6*50.05*3.00ILI9342C40MCU4300
302.8 inch lcd displayK280I4005240*32012 O’clock　50.00*69.20*2.45ST7789V40MCU4350
31HC-280CI241012 O’clock　50.00*69.20*2.30ST7789V24MCU4350
32HC-280CI240512 O’clock　50.00*69.20*2.30ST7789V24SPI4350
33H28B400112 O’clock　50.00*69.20*2.30ILI9341V40RGB4350
34HC-280HI1206　IPS50.00*69.20*2.30ST7789V212SPI4350
35K280I40300　IPS50.00*69.20*2.30ST7789V2-G4-A-140RGB4350
36HC-280BS2421480×640　IPS46.50*65.05*2.35ST770124MIPI8600
37HC-280HX3301240*320　IPS50.00*69.20*2.15JD985233MIPI4300
38H28N4009240*40012 O’clock　43.22*73.20*3.05ILI932740RGB4350
39HC-280HY4001A12 O’clock　43.80*71.92*2.35ST779340MCU4350
402.95/2.96HC-295BS2501360*640　IPS42.70*74.70*2.05ST770125MIPI6320
41HC-296BS3901　IPS42.70*74.70*2.05ST770139RGB6320
422.95HC-295BS3001480*854　IPS43.00*74.87*2.24ST770130MIPI6320
432.99HC-299HS4001268*800　IPS26.96*80.08*1.80ST770140RGB6350
443.2 inch lcd displayK320I20300240*32012 O’clock　55.04*77.20*2.50ST7789V20SPI5350
45HC-320HI400312 O’clock　55.04*77.20*2.40ST7789V240MCU5350
46K320T2301F12 O’clock　52.28*73.04*2.35GC930623MCU5350
47HC-320HI500112 O’clock　55.10*77.5*2.51ST7789V50RGB/MCU/SPI6400
48C32T5001240*40012 O’clock　47.66*80.90*2.30ST779350RGB/MCU/SPI7450
493.5 inch lcd displayK350C20301320*48012 O’clock　54.48*84.71*2.30ILI948820SPI6350
50K350C2630112 O’clock　54.50*82.90*2.20ILI948826MCU6350
51HC-350CJ400812 O’clock　54.48*84.71*2.30ST7796S40RGB6450
52H35K200112 O’clock　54.48*84.71*2.30ST7796S20MIPI6350
53H35J3501　IPS54.48*84.71*2.30ST7796S35MCU6350
54H35J4502　IPS54.48*84.71*2.30ST7796S45RGB6350
55HC-350BS2603CT480*800　IPS50.58*85.76*2.00ST7701S26MIPI10700
56C35B5102480*800　IPS51.32*86.61*2.10ST7701S51RGB7400
57HC-350HS5401320*240　IPS76.84*63.84*3.3ST7272A54RGB6600
58HC-350BS5402320*240　IPS76.84*63.84*3.3ST7272A54RGB6/12600
593.71 inch lcd displayHC-371BS4501A240*960　IPS25.3*98.89*1.65ST7701SN45RGB4350
603.97 inch lcd displayHC-397BS2006480*800　IPS55.60*96.2*2.30NT3551020MCU8300
61HC-397BS2503　　IPS57.14*96.85*1.85ST7701S25MIPI8400
624.3 inch lcd displayK430N40103480*27212 O’clock　105.50*67.20*2.90ST728240RGB12500
63HC-430BN403212 O’clock　105.50*67.20*2.90NV3047E40RGB7350
64K43045102T12 O’clock　105.50*67.20*4.10ST728245RGB9500
65HC-430BI4027　IPS105.50*67.20*2.90ILI6485D40RGB8350
66HC-430HS4036　IPS105.50*67.20*2.90ST728345RGB7400
67C43H4505　IPS105.50*67.20*2.90ST728345RGB10500
68HC-430BS4030480*800　IPS60.34*102.40*1.95ST7701S40RGB8350
69HC-430BS4509　IPS60.34*102.40*1.95NT3551045MCU8350
70K430BS2501　IPS60.34*102.40*1.85ST7701S25MIPI10300
714.5 inch lcd displayK450S3008C480*854　IPS60.00*109*1.70ST7701S30MIPI10350
725.0 inch lcd displayHC-495BS4006480*854　IPS65.30*119.30*2.10ST7701S40RGB12350
73K495I25102480*854　IPS65.30*119.30*2.10ST7701S25MIPI12350
74HC-500HS4008800*480　IPS120.70*75.8*2.90ST726540RGB/LVDS18650
75HC-499HI3008A720*1280　IPS65.30*119.30*1.95ILI9881D30MIPI16500
76HC-499HS3107720*1280　IPS65.30*119.30*2.1ST770331MIPI12300
775.5 inch lcd displayHC-550TH3020A720*1280　IPS70.6*128.6*1.80HX8394F30MIPI14300
78HC-550HI3017720*1280　IPS71.04*129.56*1.60ILI9881 30MIPI14300
796.99HC-700BS3003280*1424　IPS38.20*181.47*3.45ST7703I30MIPI8600
807.0 inch lcd displayHC-700QH4008A800*48012 O’clock　164.20*99.20*5.0HX8264+HX866440RGB21400
81HC-700QH40061024*600　IPS164.9*100*5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500
82HC-700BE4007A　IPS164.9*100*5.5EK79001AD3+EK73217BCGA40MIPI30500
83HC-700QH5009　IPS164.9*100*5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500
84HC-700BE2503　IPS164.9*100*3.5EK79007AD3+
EK73217BCGA		25MIPI30550
85HC-700BH4003　IPS163.9*102.7*3.4HX8282-A11D+
HX8696-A01A		40LVDS24550
86HC-700BE5002　IPS164.9*100*3.5HX8282-A11D+
HX8696-A01A		50RGB3 Serial 7 Parallel550
87HC-700BE25026 O’clock　164.3*97*2.6EK79007AD+
EK73217BCGA		25MIPI21500
887.0 inch lcd displayHC-700HJ3101800*1280　IPS99.59*160.88*2.35JD9365DA-H331MIPI20450
898 inch lcd displayHC-800HJ3101800*1280 IPS114.6*184.10*2.6JD9365DA-H331MIPI24450
9010.1 inch lcd displayHC-101QE40011280*800　IPS229.46*149.10*2.6EK7920240LVDS42480
