2.8 inch LCD display SPI interface

2.8 inch LCD display SPI interface

  • Size:2.8 inch
  • Resolution : 240×320 dots
  • View Direction: 12 o’clock
  • Interface: MCU
  • Driver IC: ST7789V
  • Touch Panel:RTP/CTP
  • Brightness(cd/m²): 380
  • Outline Dimension: 50.00（W）* 69.20（H） * 2.30(T)
Enquiry

Interface categories

Меню

Описание

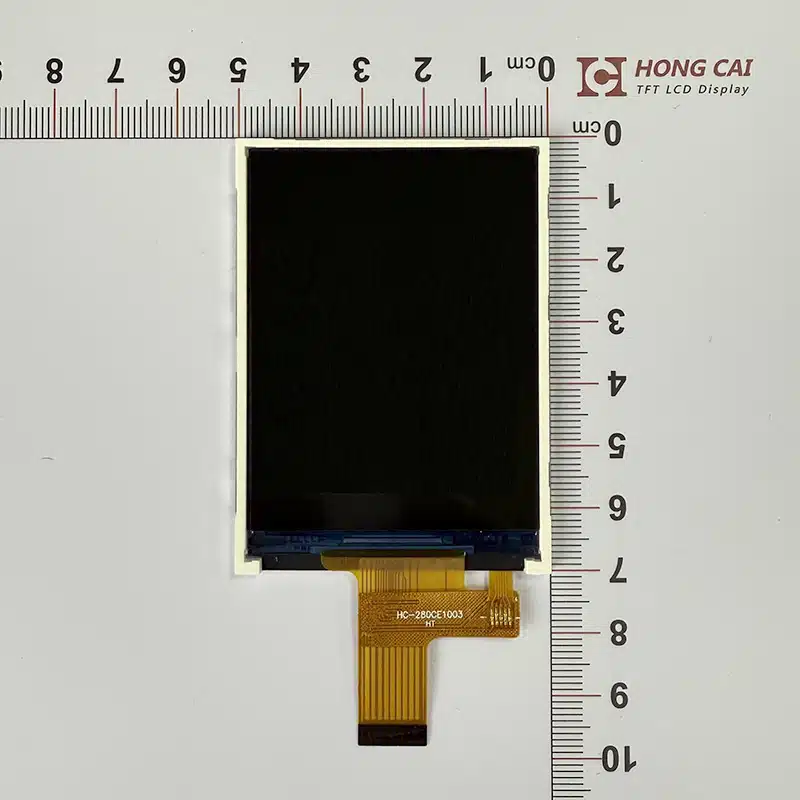

HC-280CE1003 is a 2.8 inch TFT LCD liquid crystal display resolution 240*320 pixels, driver IC for ST7789V, brightness up to 280-800cd/m2 (typical value), support MCU interface, available in standard models and customized SPI/MIPI/RGB/interface. High-definition and high-brightness LCD liquid crystal display, meet the requirements of industrial-grade and consumer-grade production process, stable quality.

Артикул Содержание Unit
Размер 2.8″ inch
Размеры LCM 50.00（W）* 69.20（H） * 2.30(T) mm
LCD Active Area 43.20* 57.60 mm
Number Of Dots 240 * RGB * 320 pixel
Тип ЖК-дисплея a-Si TFT
Направление просмотра 12 o’clock
ИС драйвера ST7789V
Тип интерфейса 4 SPI
Рабочая температура -20℃~ 70℃
Температура хранения -30℃~ 80℃
Тип подсветки 4 LEDs
Brightness 380 Cd/m2

Хунцай lcd display screen manufacturer предлагают превосходное качество, превышающее отраслевые стандарты. Наша продукция не содержит искажений цвета, имеет равномерный цвет и яркость во всех партиях. Разработанные в соответствии с требованиями как промышленного, так и потребительского производства, наши дисплеи обеспечивают стабильное качество, надежную работу и бесперебойные поставки.

Рисование

PIN

НЕТ. Символ Описание
1 GND Земля
2 SPI_RS Destination register selection.
3 /CS Chip Select
4 SCL Serial  Clock
5 SDA Serial Data Input
6 /RESET Reset pin
7 VCC POWER SUPPLY
8 GND Земля
9 LEDA АНОД ПОДСВЕТКИ
10 LEDK КАТОД ПОДСВЕТКИ


Образец

Мы проводим строгий контроль качества, и 100% каждого продукта проходит не менее 5 станций проверки перед поставкой.

Нет строгого ограничения MOQ. Небольшие заказы также приветствуются!

Да. Мы являемся 12-летним производителем, мы можем предоставить 600K-700K/PCS в течение одного месяца.

Мы предоставляем гарантию на 12 месяцев. Если возникнет проблема, мы проанализируем образцы и предоставим отчет с краткосрочным и долгосрочным решением. Если это проблема с нашим продуктом, мы заменим его.

У нас уже есть агенты в некоторых регионах, и мы ищем новых агентов в некоторых регионах.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Мы можем предоставить 5pcs tft lcd display бесплатно.



Необходимый размер TFT Lcd экрана, разрешение, тип интерфейса связи между материнской платой и TFT экраном, угол обзора дисплея, выбор типа касания, внешние размеры, конструктивное исполнение, напряжение, способ подключения кабеля FPC, или указанная модель Hongcai.

В соответствии с потребностями связи и проверки, а также стандартные или индивидуальные материалы, такие как резистивные сенсорные или емкостные сенсорные, проводка FPC или подсветка, организовать структурные чертежи TFT Lcd экранов дисплея клиентам для подтверждения в течение 2-3 дней.

Срок поставки образцов для стандартизированных tft-дисплеев составляет 2-3 дня. Для индивидуального lcd-дисплея образцы изготавливаются в соответствии с подтвержденными чертежами. Производство образцов требует времени. Цикл поставки образцов Lcd-дисплеев обычно составляет 7-12 дней. Время цикла составляет 18-21 день.

После завершения производства образца, он будет проверен в соответствии с процессом доставки образца, и ряд структурных и электрических испытаний производительности, высокой и низкой температуры и теплового шока старения тесты, вибрационные испытания, испытания соляного тумана и т.д. будут организованы в соответствии с процедурами контроля качества, и испытания будут проводиться в соответствии с требованиями различных клиентов, Предоставить фактический отчет о тестировании tft дисплей для обеспечения надежной работы tft дисплей.

После получения образца клиента, мы предоставим IC драйвер, код инициализации ЖК-экрана, и техническая поддержка будет сотрудничать с программой настройки для освещения.
