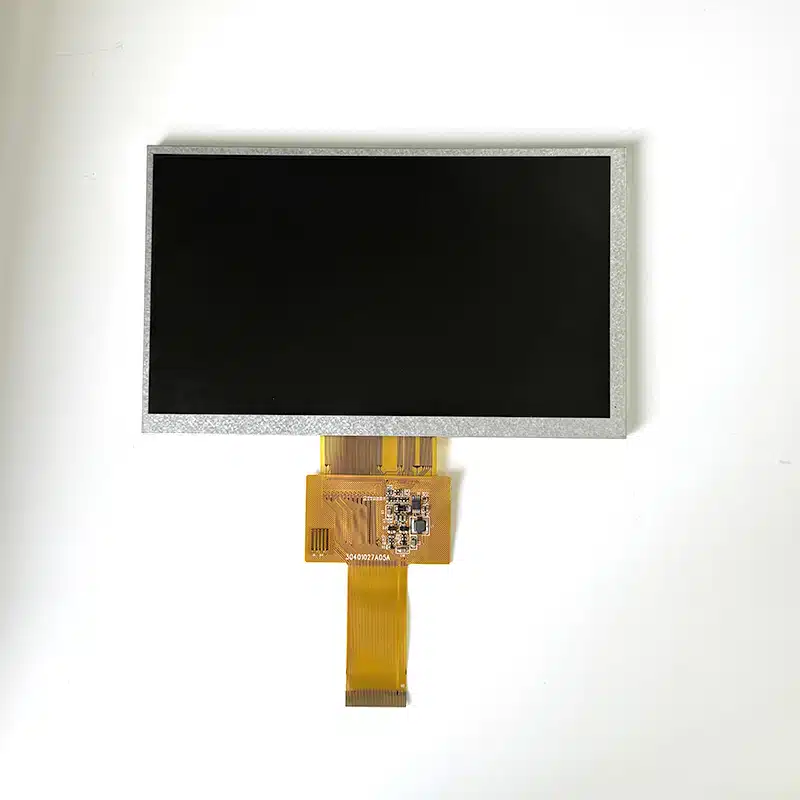

Innolux RGB Interface LCD Display Screen 7 inch 800x480

Innolux RGB Interface LCD Display Screen 7 inch 800×480

  • Size 7.0 inch
  • View Direction: 12 O’CLOCK
  • Interface: RGB 24BIT
  • CTP/RTP : Optional
  • Resolution:800 * RGB * 480
  • Brightness:520 cd/m2 (Typ.)
  • Outline Size:164.20（W）* 99.20（H）* 5.50(T)
Inquire Now

Kategorie interfejsów

Menu główne

Opis

Innolux RGB Interface LCD Display Screen 7 inch 800×480 the display offers crisp and clear visuals that are perfect for a wide range of applications. This TFT LCD display features a brightness that reaches up to 520cd/m2, ensuring sharp and vibrant images in any lighting conditions.

Pozycja Zawartość Jednostka
Rozmiar 7 cal
Wymiar LCM 164.20（W）* 99.20（H）* 5.50(T) mm
Aktywny obszar LCD 154.08 * 85.92 mm
Number Of Dots 800 * RGB * 480 piksel
Typ LCD a-Si TFT
Kierunek oglądania 12 O’CLOCK
Układ scalony sterownika HX8264+HX8664
Typ interfejsu RGB 24BIT
Temperatura pracy -20℃~ 70℃
Temperatura przechowywania -30℃~ 80℃
Typ podświetlenia 21 LEDs
Weight TBD

Hongcai lcd display screen factory oferują najwyższą jakość, która przewyższa standardy branżowe. Nasze produkty są konsekwentnie wolne od zniekształceń kolorów, z jednolitym kolorem i jasnością we wszystkich partiach. Nasze wyświetlacze, zaprojektowane z myślą o spełnieniu zarówno przemysłowych, jak i konsumenckich wymagań produkcyjnych, zapewniają stabilną jakość, niezawodne działanie i ciągłość dostaw.

Rysunek

PIN

NIE. PIN Opis
1 LED-K POWER SUPPLY CATHODE FOR BACKLIGHT
2 LED-A POWER SUPPLY ANODE FOR BACKLIGHT
3 GND Ground
4 VDD Power for Digital Circuit
5-12 R0-R7 Red data
13-20 G0-G7 Green data
21-28 B0-B7 Blue data
29 GND Ground
30 DOTCLK Sample clock
31 DISP DE/SYNC mode select
32 HSYNC Horizontal Sync Input
33 VSYNC Vertical Sync Input
34 DE Data Input Enable
35 NC NC
36 GND Ground
37 NC (XR) NC (Touch panel X coordinate right)
38 NC (YD) NC (Touch panel Y coordinate down)
39 NC (XL) NC (Touch panel X coordinate left)
40 NC (YU) NC (Touch panel Y coordinate up)

CTP PIN

NIE. PIN Opis
1 GND Ground
2 SCL CTP clock
3 SDA CTP data
4 VCC CTP POWER SUPPLY
5 INT CTP Communication
6 RST CTP Reset pin



Próbka

Przeprowadzamy ścisłe kontrole jakości, a 100% każdego produktu przechodzi przez co najmniej 5 stacji kontroli przed dostawą.

Brak ścisłego limitu MOQ. Małe zamówienia są również mile widziane!

Tak. Jesteśmy 12-letnim producentem, możemy dostarczyć 600K-700K / PCS na jeden miesiąc.

Oferujemy 12-miesięczną gwarancję. Jeśli wystąpi problem, przeanalizujemy próbki i dostarczymy raport z rozwiązaniem krótko- i długoterminowym. Jeśli wystąpi problem z naszym produktem, wymienimy go.

Mamy już agentów w niektórych regionach i szukamy kolejnych.

FAQ

Możemy dostarczyć 5 sztuk wyświetlacza tft lcd za darmo.



Wymagany rozmiar ekranu TFT Lcd, rozdzielczość, typ interfejsu komunikacyjnego między płytą główną a ekranem TFT, kąt widzenia wyświetlacza, wybór typu dotyku, wymiary zewnętrzne, konstrukcja, napięcie, metoda podłączenia kabla FPC lub określony model Hongcai.

Zgodnie z potrzebami komunikacji i weryfikacji, a także standardowymi lub niestandardowymi materiałami, takimi jak rezystancyjny dotyk lub pojemnościowy dotyk, okablowanie FPC lub podświetlenie, zorganizuj rysunki strukturalne ekranów TFT Lcd dla klientów w celu potwierdzenia w ciągu 2-3 dni.

Czas dostawy próbki dla znormalizowanego wyświetlacza tft wynosi 2-3 dni. W przypadku niestandardowego wyświetlacza LCD próbki są wykonywane zgodnie z potwierdzonymi rysunkami. Produkcja próbek wymaga czasu. Cykl dostawy próbek ekranów LCD wynosi zazwyczaj 7-12 dni. Czas cyklu wynosi 18-21 dni.

Po zakończeniu produkcji próbki zostanie ona sprawdzona zgodnie z procesem dostarczania próbki, a seria testów wydajności strukturalnej i elektrycznej, testów starzenia w wysokiej i niskiej temperaturze oraz szoku termicznego, testów wibracyjnych, testów mgły solnej itp. zostanie zorganizowana zgodnie z procedurami kontroli jakości, a testy zostaną przeprowadzone zgodnie z wymaganiami różnych klientów, Dostarcz rzeczywisty raport z testu wyświetlacza tft, aby zapewnić niezawodne działanie wyświetlacza tft.

Po otrzymaniu próbki od klienta dostarczymy sterownik IC, kod inicjalizacyjny ekranu LCD, a wsparcie techniczne będzie współpracować z programem dostosowawczym do podświetlenia.

Niestandardowy wyświetlacz LCD

LCD List Download

NIE.RozmiarPart NO.Uchwały Kierunek widokuWymiar konturu
(mm)		Układ scalony sterownikaPINInterfejsBacklight
(LED)		Brightness (Cd/m2)SPEC
11.22 inch LCD displayHC-122BD1001240*240　IPS25.76*28.16*1.8ST7789T3103SPI2350　
21.3 inch LCD displayHC-130HI1202A240*240　IPS26.20*29.22*2.0ST7789V12SPI2350　
3HC-130BC2401240*240　IPS26.20*29.22*1.52ST7789V324SPI/MCU2300　
41.4 inch LCD displayHC-140HA2001320*320　IPS27.4*30.3*1.70ST7365P20MCU3350　
51.44 inch LCD displayHC-144HB1204128*12812 O’clock　29.50*36.50*2.5ST7735S12SPI2300　
61.54 inch LCD displayHC-154HX2501240*240　IPS31.52*33.72*1.90ST7789V25MIPI3350　
7HC-154HI2402240*240　IPS31.52*33.72*1.90ST7789V24SPI3350　
81.69 inch LCD displayHC-154BD1601240*240　IPS30.52*33.72*1.70ST7789P316SPI3300　
91.77 inch LCD displayHC-177CB1001128*16012 O’clock　34.00*45.83*2.35ST7735S10SPI2350　
10K177B201412 O’clock　34.70*46.70*2.30ST7735S20MCU2300　
112.0 inch LCD displayK200B2008176*22012 O’clock　37.68*51.30*2.20ST7775R20MCU3300　
12K200A2030012 O’clock　37.68*51.30*2.20ILI9225G20MCU/SPI3350　
13H20U1302240*320　IPS34.7*47.95*2.20ILI9340X13SPI4350　
14H20I2201　IPS34.7*47.95*2.20ST7789V22MCU4350　
152.01 inch LCD displayHC-201ISW001N0240*296　IPS34.04*43.42*1.46ST7789W315SPI4350
162.2 inch LCD displayK220A24101176*22012 O’clock　40.20*55.60*2.35ILI9225G24MCU4350　
17HC-220BI4501240*32012 O’clock　38.68*55.14*2.35ST7789V2-G445MCU4350　
18HC-220BI4002240*32012 O’clock　38.68*55.14*2.35ST7789V2-G440MCU/SPI/RGB4350　
192.31 inch LCD displayK230J3607240*32012 O’clock　50.80*45.80*2.35ILI9342C36MCU4350
20HC-230HJ40016 O’clock　55.00*47.55*2.75ILI9342C40RGB2350
212.4 inch LCD displayH24I2005240*32012 O’clock　42.72*60.26*2.30ST7789V20MCU4350　
22H24I100212 O’clock　42.72*60.26*2.30ST7789V10SPI4350　
23K240B402012 O’clock　42.72*59.46*2.50ILI9341V40RGB4350　
24H24I3601　IPS42.72*59.46*2.30ST7789V36MCU4350　
25K240B45100A　IPS42.72*59.46*2.30ILI9341V45MCU/SPI/RGB4300　
26HC-240BI2012　IPS42.72*60.26*2.15ST7789V20SPI4400　
27HC-240HI2201A　IPS42.72*60.26*2.30ST7789V22MCU4350　
28H24I4001　IPS42.72*60.26*2.35ST7789V40RGB4300　
292.6 inch LCD displayHC-260LI4001320*2406 O’clock　57.6*50.05*3.00ILI9342C40MCU4300
302.8 inch LCD displayK280I4005240*32012 O’clock　50.00*69.20*2.45ST7789V40MCU4350　
31HC-280CI241012 O’clock　50.00*69.20*2.30ST7789V24MCU4350　
32HC-280CI240512 O’clock　50.00*69.20*2.30ST7789V24SPI4350　
33H28B400112 O’clock　50.00*69.20*2.30ILI9341V40RGB4350　
34HC-280HI1206　IPS50.00*69.20*2.30ST7789V212SPI4350　
35K280I40300　IPS50.00*69.20*2.30ST7789V2-G4-A-140RGB4350　
36HC-280BS2421480×640　IPS46.50*65.05*2.35ST770124MIPI8600　
37HC-280HX3301240*320　IPS50.00*69.20*2.15JD985233MIPI4300　
38H28N4009240*40012 O’clock　43.22*73.20*3.05ILI932740RGB4350　
39HC-280HY4001A12 O’clock　43.80*71.92*2.35ST779340MCU4350　
402.95/2.96 LCD displayHC-295BS2501360*640　IPS42.70*74.70*2.05ST770125MIPI6320　
41HC-296BS3901　IPS42.70*74.70*2.05ST770139RGB6320　
422.95 LCD displayHC-295BS3001480*854　IPS43.00*74.87*2.24ST770130MIPI6320　
432.99 LCD displayHC-299HS4001268*800　IPS26.96*80.08*1.80ST770140RGB6350条形/横屏
443.2 inch LCD displayK320I20300240*32012 O’clock　55.04*77.20*2.50ST7789V20SPI5350　
45HC-320HI400312 O’clock　55.04*77.20*2.40ST7789V240MCU5350　
46K320T2301F12 O’clock　52.28*73.04*2.35GC930623MCU5350　
47HC-320HI500112 O’clock　55.10*77.5*2.51ST7789V50RGB/MCU/SPI6400　
48C32T5001240*40012 O’clock　47.66*80.90*2.30ST779350RGB/MCU/SPI7450　
493.5 inch LCD displayK350C20301320*48012 O’clock　54.48*84.71*2.30ILI948820SPI6350　
50K350C2630112 O’clock　54.50*82.90*2.20ILI948826MCU6350　
51HC-350CJ400812 O’clock　54.48*84.71*2.30ST7796S40RGB6450　
52H35K200112 O’clock　54.48*84.71*2.30ST7796S20MIPI6350　
53H35J3501　IPS54.48*84.71*2.30ST7796S35MCU6350　
54H35J4502　IPS54.48*84.71*2.30ST7796S45RGB6350　
55HC-350BS2603CT480*800　IPS50.58*85.76*2.00ST7701S26MIPI10700　
56C35B5102480*800　IPS51.32*86.61*2.10ST7701S51RGB7400　
57HC-350HS5401320*240　IPS76.84*63.84*3.3ST7272A54RGB6600　
58HC-350BS5402320*240　IPS76.84*63.84*3.3ST7272A54RGB6/12600　
593.71 inch LCD displayHC-371BS4501A240*960　IPS25.3*98.89*1.65ST7701SN45RGB4350条形/横屏
603.97 inch LCD displayHC-397BS2006480*800　IPS55.60*96.2*2.30NT3551020MCU8300　
61HC-397BS2503　　IPS57.14*96.85*1.85ST7701S25MIPI8400　
624.3 inch LCD displayK430N40103480*27212 O’clock　105.50*67.20*2.90ST728240RGB12500　
63HC-430BN403212 O’clock　105.50*67.20*2.90NV3047E40RGB7350　
64K43045102T12 O’clock　105.50*67.20*4.10ST728245RGB9500　
65HC-430BI4027　IPS105.50*67.20*2.90ILI6485D40RGB8350　
66HC-430HS4036　IPS105.50*67.20*2.90ST728345RGB7400　
67C43H4505　IPS105.50*67.20*2.90ST728345RGB10500　
68HC-430BS4030480*800　IPS60.34*102.40*1.95ST7701S40RGB8350　
69HC-430BS4509　IPS60.34*102.40*1.95NT3551045MCU8350　
70K430BS2501　IPS60.34*102.40*1.85ST7701S25MIPI10300　
714.5 inch LCD displayK450S3008C480*854　IPS60.00*109*1.70ST7701S30MIPI10350　
725.0 inch LCD displayHC-495BS4006480*854　IPS65.30*119.30*2.10ST7701S40RGB12350　
73K495I25102480*854　IPS65.30*119.30*2.10ST7701S25MIPI12350　
74HC-500HS4008800*480　IPS120.70*75.8*2.90ST726540RGB/LVDS18650　
75HC-499HI3008A720*1280　IPS65.30*119.30*1.95ILI9881D30MIPI16500　
76HC-499HS3107720*1280　IPS65.30*119.30*2.1ST770331MIPI12300　
775.5 inch LCD displayHC-550TH3020A720*1280　IPS70.6*128.6*1.80HX8394F30MIPI14300　
78HC-550HI3017720*1280　IPS71.04*129.56*1.60ILI9881 30MIPI14300　
796.99 inch LCD displayHC-700BS3003280*1424　IPS38.20*181.47*3.45ST7703I30MIPI8600条形/横屏
807.0 inch LCD displayHC-700QH4008A800*48012 O’clock　164.20*99.20*5.0HX8264+HX866440RGB21400　
81HC-700QH40061024*600　IPS164.9*100*5.5HX8282-A11DPD400+
HX8696-A01APD300		40LVDS30500　
82HC-700BE4007A　IPS164.9*100*5.5EK79001AD3+EK73217BCGA40MIPI30500　
83HC-700QH5009　IPS164.9*100*5.5HX8282-A11DPD400+
HX8696-A01APD300		50RGB30500　
84HC-700BE2503　IPS164.9*100*3.5EK79007AD3+
EK73217BCGA		25MIPI30550　
85HC-700BH4003　IPS163.9*102.7*3.4HX8282-A11D+
HX8696-A01A		40LVDS24550　
86HC-700BE5002　IPS164.9*100*3.5HX8282-A11D+
HX8696-A01A		50RGB3 Serial 7 Parallel550　
87HC-700BE25026 O’clock　164.3*97*2.6EK79007AD+
EK73217BCGA		25MIPI21500　
887.0 inch LCD displayHC-700HJ3101800*1280　IPS99.59*160.88*2.35JD9365DA-H331MIPI20450　
898 inch LCD displayHC-800HJ3101800*1280 IPS114.6*184.10*2.6JD9365DA-H331MIPI24450　
9010.1 inch LCD displayHC-101II3101800*1280　IPS146.96*232.00*2.7JD9365DA31MIPI32450　
9110.1 inch LCD displayHC-101QE40011280*800　IPS229.46*149.10*2.6EK7920240LVDS42480　
